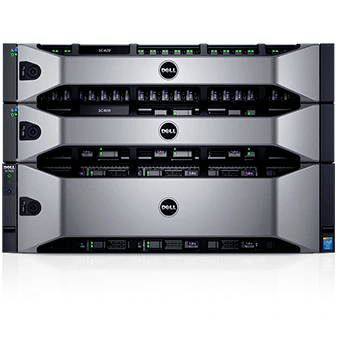

Dell EMC SC7020

Cabina SC7020: flexibilidad a prueba de las necesidades futuras.

Supere los diversos retos de almacenamiento con la cabina SC7020 flexible, potente y preparada para el futuro.

Procesador:

  • 2 procesadores Intel® Xeon® de núcleo óctuple a 2,5 GHz por controlador

Sistema operativo:

  • Sistema operativo del producto
    • Storage Center 7.1 o superior

  • Sistema operativo de los servidores
    • Microsoft® Windows Server®, Oracle® Solaris, HP®-UX, Oracle Linux, IBM® AIX®, Novell® NetWare, SLES, Apple, HPTru64, VMware®, Citrix® XenServer® y RedHat®

Chasis:

  • Dimensiones
    • Altura: 13,33 cm (5,25 pulgadas)
    • Anchura: 44,5 cm (17,52 pulgadas)
    • Profundidad: 78,5 cm (30,9 pulgadas)
    • Peso: 24,22 kg (53,4 libras) (configuración máxima); 15,15 kg (33,4 libras) (vacío)
  • Compatibilidad con rack
    • Las guías estáticas ReadyRails™ II permiten montar los sistemas en racks de cuatro postes con orificios cuadrados o redondos sin rosca sin necesidad de herramientas, y en racks de cuatro postes con orificios de rosca con herramientas.

Conectividad:

  • Conectividad back-end
    • SAS (6Gb y 12Gb)

  • Conectividad de implementación de NAS (opcional)
    • 0Compatible con almacenamiento basado en archivos mediante el appliance NAS FS8600

Controlador:

  • 2 controladores por cabina SC7020 (2 controladores activos)

Controladores de la unidad:

  • Chasis de expansión compatibles
    • Dell SC400: compartimentos para 12 unidades de 3,5″, SAS 12 Gb
    • Dell SC420: compartimentos para 24 unidades de 2,5″, SAS 12 Gb
    • Dell SC460: compartimentos para 60 unidades de 3,5″, SAS 12 G
    • Dell SC280: compartimentos para 84 unidades de 3,5″, SAS 6 Gb
    • Dell SC200: compartimentos para 12 unidades de 3,5″, SAS 6 Gb
    • Dell SC220: compartimentos para 24 unidades de 2,5″, SAS 6 Gb
  • Número máximo de unidades
    • 606 (30 internas más 576 externas)

  • Tipos de unidades compatibles
    • Disco duro: a 15 000, 10 000 y 7200 rpm; SSD: unidades con escritura intensiva y lectura intensiva en formatos SLC, MLC y TLC. En el mismo sistema se pueden combinar distintos tipos de unidades.

  • Unidad interna (back-end)
    • 4 puertos SAS de 12Gb por cabina SC7020 (2 por controlador)

Eficiencia energética:

  • Certificado ENERGY STAR®

Configuraciones del producto:

  • Internal Storage
    • 30 x 2.5” Drive Bays

  • Controllers
    • 2 per SC7020 chassis (active/active)

  • Operating system
    • Dell Storage Center 7.1 or greater

  • Processor
    • Dual 2.5GHz, 8-core Intel® processors per controller

  • Maximum system memory
    • 256GB per controller (512GB total per array)

  • NAS deployment connectivity (optional)
    • Supports file-based storage via FS8600 NAS appliance

Puertos:

  • Protocolos de red front-end
    • FC, iSCSI (compatibilidad con multiprotocolo simultáneo)

  • Número máximo de puertos FC 32 Gb
    • 24 por cabina (SFP+)

  • Número máximo de puertos FC 16 Gb
    • 24 por cabina (SFP+)

  • Número máximo de puertos iSCSI de 100 Gb
    • 16 QSFP28 por cabina

  • Número máx. de puertos iSCSI de 25 Gb
    • 16 SFP28 por cabina

  • Número máximo de puertos iSCSI de 1 Gb/10 Gb
    • Puertos 32 SFP+ o BaseT por cabina

  • Protocolos de expansión back-end
    • SAS de 12 Gb (autonegociable hasta 6 Gb)

  • Número máximo de puertos de expansión back-end
    • 24 puertos SAS 12 Gb por cabina

Alimentación:

  • Energía/potencia: 2 fuentes de alimentación intercambiables en caliente
  • Potencia de salida máxima: 1485 W
  • Potencia de entrada máxima: 1688 W
  • Corriente de entrada máxima: 8,8 A
  • Corriente de entrada máxima: 55 A para 10 ms o menos
  • Intervalo de funcionamiento de tensión de entrada nominal: 200-240 VAC
  • Frecuencia de entrada nominal: 50/60 Hz
  • Emisión térmica/disipación de calor máxima:5760 BTU por hora (para un aparato básico todo en uno, sin chasis de expansión)

RAID:

  • Compatibilidad con RAID 0, 1, 5, 6, 10 y 10 DM (doble duplicación). En una sola solución Storage Center puede existir cualquier combinación de niveles de RAID. Dentro de una cabina, pueden darse distintos niveles de RAID en el mismo nivel de almacenamiento.

Capacidad de ampliación:

  • Número mínimo/máximo de unidades
    • 4/606 por cabina, más en sistemas federados
    • (30 internas, más 470 externas)
  • Capacidad total máxima (SAN)
    • 4 PB por cabina (unidad de estado sólido o disco duro); más en sistemas federados*

  • Capacidad total máxima (NAS)
    • 4 PB en un único espacio de nombres (requiere la aplicación NAS FS8600)
    • Hasta 20 PB con espacio de nombres global (requiere el FS8600 y varias cabinas).
  • Chasis de expansión
    • Combine y elija entre las siguientes opciones:
      • Dell SC400: compartimentos para 12 unidades de 3,5″, SAS 12Gb
      • Dell SC420: compartimentos para 24 unidades de 2,5″, SAS 12Gb
      • Dell SC460: compartimentos para 60 unidades SAS de 3,5″ a 12 Gb/s
      • Dell SC280: compartimentos para 84 unidades de 3,5″, SAS 6Gb
      • Dell SC200: compartimentos para 12 unidades SAS de 3,5″ a 6 Gb/s
      • Dell SC220: compartimentos para 24 unidades SAS de 2,5″ a 6 Gb/s

Almacenamiento:

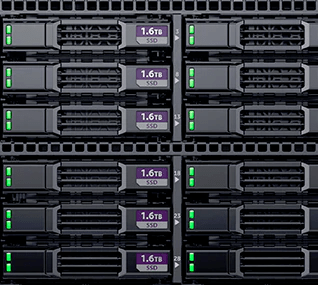

  • Almacenamiento interno
    • 30 compartimentos para unidades de 2,5″

  • Capacidad de almacenamiento total
    • Capacidad total de 3 PB (más en sistemas federados)

Especificaciones técnicas más destacadas:

  • Configuraciones de la cabina
    • Cabinas de disco duro, híbridas o de flash completo

  • Método de asignación de niveles automática
    • Migración basada en políticas según la utilización de datos en tiempo real; tamaño de página personalizable de 512 kB-4 MB

  • Estructura de asignación de niveles automática
    • Hasta un total de 3 niveles principales (basados en medios) y hasta 2 niveles de SSD (Write-Intensive y Read-Intensive SSD)

  • Personalizaciones de la asignación de niveles
    • Perfiles definidos por el usuario, opción de asignar un nivel a los volúmenes

  • Compatibilidad con RAID
    • RAID 0, 1, 5, 6, RAID 10 y RAID 10 DM (duplicado doble); puede existir cualquier combinación de niveles de RAID en una sola cabina

  • Asignación de niveles de RAID
    • Aprovisionamiento automático y redistribución dinámica de varios niveles de RAID en el mismo nivel; sin necesidad de asignación previa de los grupos de RAID

  • Aprovisionamiento ligero
    • Activo de forma predeterminada en todos los volúmenes; opera al máximo rendimiento en todas las características.

  • Instantáneas ligeras
    • Registra solo cambios; migración automática de instantáneas al almacenamiento de menor coste.

  • Deduplicación y compresión inteligentes
    • Opción configurable por volumen en niveles de unidad de estado sólido o disco duro
    • Opción de solo compresión también disponible
  • Replicación
    • Puede replicarse con otras cabinas serie SC.*
    • Sincrónica/asincrónica para SAN a través de FC o iSCSI
    • Priorización de ancho de banda QoS por volumen
    • Relaciones entre el origen y el destino de uno a varios o de varios a uno
    • Compatibilidad con todos los servicios de datos de SC en volúmenes de origen y de destino
    • Cambio de las topologías y los tipos de replicación bajo demanda
    • Compatibilidad con la replicación multiplataforma con cabinas serie PS/EqualLogic (en cualquier dirección)
  • Sistemas federados de varias cabinas
    • La característica Live Migrate (incluida en el producto base) permite mover datos entre cabinas de forma transparente para el host.
    • Volume Advisor supervisa continuamente la federación para sugerir la ubicación de datos óptima en función de la capacidad personalizable o las políticas de equilibrio de carga para rendimiento
    • Dell Storage Manager proporciona el punto de vista y el control del centro de datos.
  • Coexistencia con las cabinas serie PS
    • Replicación en cualquier dirección
    • Gestión diaria desde una única interfaz
    • Importación ligera: migración de datos sin interrupciones desde cabinas serie PS con un uso eficiente del espacio

  • Continuidad empresarial
    • Reparación y failover automáticos bidireccionales de Live Volume
    • Operaciones continuas, recuperación ante desastres y prevención de desastres
    • Opciones de replicación de sitios de terceros (sitio terciario) incluidas
    • Acuerdos de nivel de servicio (SLA) personalizables de failover de sitios por volumen sin objetivo de tiempo de recuperación (RTO)/objetivo de punto de recuperación (RPO)
    • Sin requisitos de hardware idéntico en cada sitio
    • Compatibilidad con VMware Metro Stretch Cluster
    • VMware Site Recovery Manager
  • Sustituciones distribuidas
    • No se necesitan sustituciones en caliente dedicadas; todas las unidades están disponibles para E/S.

  • Coherencia con aplicaciones
    • Replay Manager: instantáneas compatibles con las aplicaciones en entornos de Microsoft o VMware
    • AppSync: instantáneas coherentes con las aplicaciones en entorno de Microsoft, VMware u Oracle
  • Cifrado de datos inactivos
    • Unidades de autocifrado (SED) en formato SSD o de disco duro
    • Cifrado de disco completo (FCE) basado en AES-256
    • Unidades certificadas para FIPS 140-2 (nivel 2)
    • Opciones de servidor de administración de claves disponibles para FIPS 140-2, niveles 1, 2 y 3
  • Compatibilidad con la gestión externa de claves
    • SafeNet KeySecure k460, K250, k170v y k150v de Gemalto
    • Thales EMS 200

Especificaciones funcionales:

  • Número máximo de hosts de SAN: 500
  • Número máximo de puertos del iniciador: 1000
  • Tamaño de LUN máximo: 500 TB
  • Número máximo de LUN: 2000
  • Número máximo de instantáneas: 16 384
  • IOPS máximas: 1 200 000*
  • IOPS máximas (con una latencia de menos de 1 ms): 1 050 000*
  • IOPS máximas (80 % lecturas, 20 % escrituras): 346 000*
  • Rendimiento máximo (lecturas): 29 000 MB/s*
  • Rendimiento máximo (escrituras): 14 000 MB/s

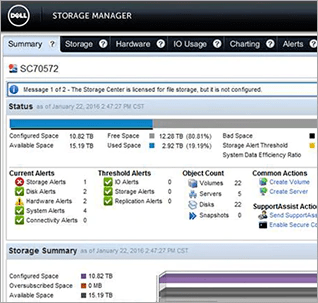

Gestión intuitiva a su alcance

Desde la gestión de web cómoda desde su dispositivo móvil (Unisphere para SC) hasta el análisis y la supervisión basados en cloud (CloudIQ) o el software de cliente sólido (Dell Storage Manager), SC7020 cuenta con los puntos de control que necesita para optimizar las tareas diarias, facilitar las principales migraciones y mantener todos sus datos totalmente optimizados y disponibles.

La gestión de la serie SC le ayuda a reducir los costes operativos con funciones avanzadas y automatizadas, incluida la replicación de datos con facilidad entre las cabinas de la serie SC y PS, que ofrece a los clientes de PS flexibilidad para añadir cabinas SC a su entorno cuando lo decidan.

Un nuevo nivel de eficiencia del sistema operativo Storage Center OS

SCOS 7 supone un innovador impulso en la evolución de la plataforma Dell EMC SC, que proporciona a los diversos entornos el punto de acceso ideal para implementar soluciones de almacenamiento preparadas para el futuro con una excepcional capacidad de adaptación. Estas son algunas de sus nuevas prestaciones:

  • Ahorros en capacidad superiores a 10:1 con la deduplicación y compresión inteligentes*
  • Control de datos federados con Live Migrate
  • Continuidad empresarial sin complicaciones con failover automático de Live Volume entre cabinas
  • Gestión federada y replicación multiplataforma entre las cabinas series SC y PS
  • Calidad de servicio (QoS), compatibilidad con VMware Virtual Volumes (VVols) y entornos iSCSI con el protocolo de puente del centro de datos (DCB Data Center Bridging)

Consulte las hojas de especificaciones individuales y la documentación del producto para conocer otras características y la compatibilidad con plataformas específicas.

Almacenamiento automatizado de optimización automática

En función del uso real y de los requisitos de rendimiento de las aplicaciones, la aplicación Data Progression de la serie SC optimiza automáticamente la asignación de niveles de unidades y de RAID para potenciar el rendimiento y el ahorro de costes. De forma predeterminada, todos los datos nuevos se escriben en las unidades más rápidas de Nivel 1 con niveles de rendimiento de RAID 10 y, a continuación, se convierten a las configuraciones económicas RAID 5/6 para las lecturas posteriores.

A medida que los datos quedan anticuados, se mueven al almacenamiento más económico hasta que se activan nuevamente. Las cabinas totalmente flash e híbridas pueden aprovechar los atributos exclusivos de las unidades de estado sólido de lectura y escritura intensivas combinadas. Los datos están exactamente donde y cuando se los necesita: la combinación perfecta de IOPS elevadas y ahorro de costes.

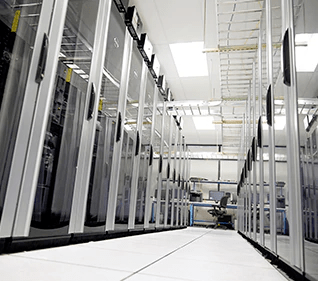

Ahorro de espacio en el centro de datos

La serie SC ofrece niveles sin precedentes de eficiencia de la plataforma, reducción de datos integral y, además:

  • Conservación del espacio de rack para el crecimiento futuro
  • Disminución de gastos de refrigeración y alimentación al ocupar menos espacio
  • Deduplicación y compresión inteligentes para todos los niveles de almacenamiento y tipos de unidades

Los costes operativos se reducen gracias a características avanzadas como la implementación de QoS en el nivel de los volúmenes, la compatibilidad con VVols y la elaboración de informes de “refacturación” por departamento, lo que permite la visibilidad instantánea y el control de un entorno con múltiples ubicaciones de varios terabytes.

Automatización del centro de datos mediante integraciones con Technology Partners líderes

La serie SC incluye una amplia gama de puntos de integración con VMware, Microsoft, Oracle, OpenStack, IBM, CommVault, Symantec y Foglight, entre otros. El plugin de VMware® vSphere™, el adaptador vCenter™ SRM y la compatibilidad con VAAI le permiten gestionar conjuntamente el almacenamiento y las máquinas virtuales.
Gracias a la introducción de la suite Application Protection Manager para Oracle, ahora mejorada para el entorno de Linux®, puede crear reproducciones (instantáneas continuas, también denominadas Replays) coherentes con las aplicaciones para las bases de datos de Oracle®. En combinación con la característica Data Instant Replay (DIR) del almacenamiento Storage Center, podrá realizar operaciones de backup y recuperación coherentes con las aplicaciones y fiables tanto de las máquinas virtuales (VM) de VMware como de las aplicaciones habilitadas para Oracle y Microsoft Volume Shadow Copy (VSS) (Exchange, SQL e Hyper-V).

Supere los retos de almacenamiento ahora y en el futuro con la cabina SC7020

Controle la avalancha de datos diversos que administra y esté preparado para el futuro con Dell EMC SC7020. El modelo SC7020 combina más capacidad y mayor flexibilidad en un solo sistema para simplificar la gestión y reducir los costes. La cabina SC7020 ofrece características flexibles que le ayudan a lograr lo siguiente:

  • IOPS ampliables con datos de bloques
  • Ahorros en capacidad superiores a 10:1 con la deduplicación y compresión inteligentes
  • Reducción de más del 60 % del espacio de rack necesario*
  • Rendimiento optimizado a un precio asequible

La cabina SC7020 ofrece compatibilidad con diversos protocolos —Fibre Channel e iSCSI— y se gestiona fácilmente con Dell EMC Storage Manager (DSM).

SAN sólida con software de máxima funcionalidad

La cabina SC7020 ofrece una completa suite de características avanzadas para cubrir diversas cargas de trabajo. La inteligencia automatizada de Data Progression optimiza los niveles de unidades y de RAID, mientras que Live Volume mantiene la continuidad empresarial sin complicaciones a través del failover automático entre las cabinas. Características incluidas:

  • Control de datos federados con Live Migrate
  • Rendimiento garantizado con QoS, aplicación por aplicación.
  • Protección de datos con Data Instant Replay y Remote Instant Replay.
  • Dynamic Capacity, que separa la asignación del almacenamiento de la utilización, y optimiza la capacidad.
  • Gestión unificada del almacenamiento de archivos y bloques, y replicación multiplataforma entre las series SC y PS.
  • Compatibilidad con VMware Virtual Volumes (VVols) y entornos iSCSI con el protocolo de puente del centro de datos (DCB, Data Center Bridging).

Flexibilidad y eficiencia

Consolide varios tipos de cargas de trabajo en una sola cabina, y logre un rendimiento ágil y una rápida rentabilidad. El modelo SC7020 reduce el coste por terabyte para todos los tipos de cabinas (incluidas las opciones totalmente flash o híbridas) y utiliza su arquitectura actual.

Ampliación al ritmo de su negocio: dispóngase a crecer según lo exijan sus necesidades empresariales y en el momento que le convenga gracias a una capacidad de ampliación perfecta a un máximo de 500 unidades.

Datos preparados para el futuro: disfrute de compatibilidad con diversas opciones de cabinas (flash o híbridas) y con la conectividad multiprotocolo, así como de protección de datos y el respaldo tanto de ProSupport Service con la tecnología Copilot como de los servicios de implementación Dell EMC.

Recursos optimizados: gestione su almacenamiento sin complicaciones a través de una única interfaz para toda la gama federada de productos series SC y PS.

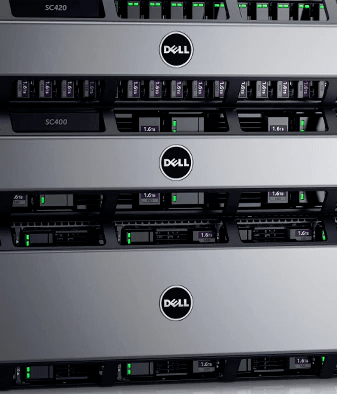

Chasis de expansión Dell EMC Storage serie SC

El modelo SC7020, que admite hasta 500 unidades en total y 3 PB de capacidad total en una sola cabina, ofrece 5 chasis de expansión compatibles que se pueden combinar según sus necesidades específicas de rendimiento, coste o densidad.

Puede elegir un chasis ultradenso (84 unidades en 5U), como el modelo SC280, y también dispone de los nuevos chasis SAS 12Gb SC400 y SC420 de alto rendimiento. Añadir un chasis nuevo es sencillo: las nuevas unidades se pueden incorporar automáticamente al grupo virtualizado existente o configurarse como un grupo independiente. Las actualizaciones de los datos con apagado de la unidad y posterior encendido para completar la instalación facilitan el cambio de los controladores y otros componentes clave, así como la migración desde cabinas serie SC de modelos anteriores.

Dell EMC SC400

  • 12 ranuras para unidades de 3,5 pulgadas

  • Tamaño de rack: 2U
  • Capacidad máxima de 120 TB por chasis
  • Conexión entre el controlador y el chasis SAS 12 Gb (2 módulos)
  • Compatibilidad con la combinación de unidades
  • SSD: 1,6 TB/1,92 TB/3,84 TB
  • Unidades de disco duro: 4 TB/6 TB/8 TB a 7200 rpm
  • Compatibilidad con los controladores SC9000 y SC7020

Dell EMC SC420

  • 24 ranuras para unidades de 2,5 pulgadas
  • Tamaño de rack: 2U
  • Capacidad máxima de 368 TB por chasis
  • Conexión entre el controlador y el chasis SAS 12 Gb (2 módulos)
  • Compatibilidad con la combinación de unidades
  • SSD: 400 GB/480 GB/800 GB/960 GB/1,6 TB/1,92 TB/3,84 TB (7,68 TB/15,36 TB)*
  • Unidades de disco duro: 300 GB/600 GB a 15 000 rpm y 900 GB/1,2 TB/1,8 TB a 10 000 rpm
  • Compatibilidad con los controladores SC9000 y SC7020

Dell EMC SC460

  • (60) ranuras para unidades de 3,5″
  • Tamaño de rack de 4U
  • Capacidad máxima de 600 TB por chasis
  • Conexión entre el controlador y el chasis SAS 12 Gb (2 módulos)
  • Discos duros: SAS nearline de 3,5″ y 6 TB, 8 TB y 10 TB, y SED con FIPS de EE. UU. de 10 TB
  • Compatibilidad con los controladores SC9000, SC7020 y SC5020

Dell EMC SC200

  • (12) ranuras para unidades de 3,5 pulgadas
  • Tamaño de rack de 2U
  • Capacidad máxima de 72 TB por chasis
  • Conexión entre el controlador y el chasis SAS 6Gb (2 módulos)
  • Compatibilidad con la combinación de unidades
  • SSD: 400 GB/1,6 TB/1,92 TB
  • Unidades de disco duro: 2 TB/3 TB/4 TB/6 TB a 7200 rpm
  • Compatibilidad con los controladores SC9000, SC8000, SC7020 y SC4020

Dell EMC SC220

  • (24) ranuras para unidades de 2,5 pulgadas
  • Tamaño de rack de 2U
  • Capacidad máxima de 92,16 TB por chasis
  • Conexión entre el controlador y el chasis SAS 6Gb (2 módulos)
  • Compatibilidad con la combinación de unidades
  • SSD: 400 GB/480 GB/800 GB/960 GB/1,6 TB/1,92 TB/3,84 TB
  • Unidades de disco duro: 300 GB/600 GB a 15 000 rpm, 900 GB/1,2 TB/1,8 TB a 10 000 rpm y 1 TB a 7200 rpm
  • Compatibilidad con los controladores SC9000, SC8000, SC7020 y SC4020

Dell EMC SC280

  • (42 u 84) ranuras para unidades de 3,5 pulgadas
  • Tamaño de rack de 5U
  • Capacidad máxima de 504 TB por chasis
  • Conexión entre el controlador y el chasis SAS 6Gb (2 módulos)
  • Unidades de disco duro compatibles: 4 TB/6 TB/10 TB a 7200 rpm
  • Compatibilidad con los controladores SC9000, SC8000, SC7020 y SC4020
