Direct Attach Storage Dell Storage MD1400 y MD1420

Densidad y rendimiento versátiles.

Satisfaga sus requisitos de rendimiento y densidad del almacenamiento con un DAS de 12 Gb/s simple y rentable para la última generación de servidores PowerEdge.

Conectividad:

  • Modo unificado (ruta única) para una conexión en cadena de hasta 8 chasis mediante PERC H830 (4 chasis por puerto, ruta única)
  • Modo unificado (ruta redundante recomendada) para una conexión en cadena de hasta 4 chasis mediante PERC H830 (4 chasis conectados a ambos puertos a través de un cableado con ruta redundante)
  • Conectividad por EMM:
    • 4 conectores mini-SAS de alta densidad (HD) para la conexión al host o para expansión

  • Administración de servicios:
    • Conector USB tipo mini-B (solo para uso en fábrica)

Dimensiones:

  • Altura x anchura x profundidad:
    • 8,7 x 48,2 x 54,1 cm (3,39″ x 18,8″ x 29,1″)

  • Peso:
    • MD1400:
      • 28,59 kg (63,03 libras) (configuración máxima)
      • 9,0 kg (19,8 libras) (vacío)
    • MD1420:
      • 24,2 kg (53,35 libras) (configuración máxima)
      • 8,8 kg (19,4 libras) (vacío)

Condiciones ambientales de funcionamiento:

  • Temperatura:
    • De funcionamiento: de 10 a 35 °C (de 50 a 95 °F) con una gradación de temperatura máxima de 10 °C por hora
    • De almacenamiento: de -40 a 65 °C (de -40 a 149 °F) con una gradación de temperatura de 20 °C por hora
  • Humedad relativa:
    • De funcionamiento: del 8 al 85 % (sin condensación) con una gradación de humedad máxima del 10 % por hora
    • De almacenamiento: del 5 al 95 % (sin condensación)
  • Altitud:
    • De funcionamiento: de -16 a 3048 m (de -50 a 10 000 pies)
    • De almacenamiento: de -16 a 10 600 m (de -50 a 35 000 pies



Capacidad de expansión:

  • El HBA PERC H830 permite la ampliación a 8 chasis, PCIe 3.0, SAS a 12 Gb/s, puerto doble y 4 puertos por chasis

Gestión:

  • Módulos de gestión de chasis (EMM)
    • Los dos EMM proporcionan la capacidad necesaria para la gestión de chasis redundante.

Alimentación:

  • Potencia en vatios (también admite alimentación de CC):
    • CA: 600 W; CC: 700 W

  • Disipación de calor del host:
    • CA: 2047 BTU/h; CC: 2388 BTU/h

  • Intervalo de tensión de entrada:
    • 100-240 V CA, detección automática; 48 V CC

  • Intervalo de frecuencia:
    • 50/60 Hz

  • Amperaje:
    • 8,6 A a 100 V; 4,3 A a 240 V

  • Consumo continuo admitido:
    • Hasta 1,2 A a +5 V
    • Hasta 0,5 A a +12 V

RAID:

Almacenamiento:

  • Número de unidades por chasis
    • MD1400:
      • Hasta 12 unidades de 3,5″ y 2,5″ conectables en caliente (las de 2,5″ disponibles con adaptador)

    • MD1420:
      • Hasta 24 unidades de 2,5″ conectables en caliente

  • Rendimiento y capacidad de las unidades
    • MD1400:
      • Unidad de disco duro SAS nearline a 6 Gb/s de 3,5″ (7200 rpm): 1 TB, 2 TB y 4 TB
      • Unidad de disco duro SAS nearline 512e a 12 Gb/s de 3,5″ (7200 rpm): 6 TB, 8 TB y 10 TB
      • Unidad de disco duro SAS a 6 Gb/s de 2,5″ (7200 rpm): 500 GB
      • Unidad de disco duro SAS a 6 Gb/s de 2,5″ (10 000 rpm): 300 GB, 600 GB, 1,2 TB y 1,8 TB
      • Unidad de disco duro SAS nearline a 12 Gb/s de 2,5″ (7200 rpm): 2 TB
      • SED SAS a 12 Gb/s de 2,5″ (15 000 rpm): 600 GB
      • Unidad de disco duro SAS a 6 Gb/s de 2,5″ (15 000 rpm): 300 GB y 600 GB
      • SSD SAS a 12 Gb/s de 2,5″: 200 GB, 400 GB y 800 GB (WI); 200 GB, 400 GB, 800 GB y 1,6 TB (MU); 800 GB y 1,6 TB (RI)
    • MD1420:
      • Unidad de disco duro SAS nearline a 6 Gb/s de 2,5″ (7200 rpm): 500 GB y 1 TB
      • Unidad de disco duro SAS nearline a 12 Gb/s de 2,5″ (7200 rpm): 2 TB
      • Unidad de disco duro SAS a 6 Gb/s de 2,5″ (10 000 rpm): 300 GB, 600 GB, 1,2 TB y 1,8 TB
      • SED SAS a 6 Gb/s de 2,5″ (10 000 rpm): 1,2 TB
      • Unidad de disco duro SAS a 6 Gb/s de 2,5″ (15 000 rpm): 300 GB y 600 GB
      • SED SAS a 12 Gb/s de 2,5″ (15 000 rpm): 600 GB
      • SSD SAS a 12 Gb/s de 2,5″: 200 GB, 400 GB y 800 GB (WI); 200 GB, 400 GB, 800 GB y 1,6 TB (MU); 800 GB y 1,6 TB (RI)
  • Capacidad máxima (por chasis)
    • MD1400:
      • Hasta 120 TB con 12 unidades de disco duro SAS nearline de 10 TB y 3,5″ MD1420:
      • Hasta 48 TB con 24 unidades de disco duro SAS nearline
        de 2 TB y 2,5″
  •

Ampliación y aceleración del acceso a los datos

Los chasis de almacenamiento con conexión directa (DAS) y rendimiento de SAS de 12 Gb/s Dell Storage MD1400 y MD1420 se han diseñado específicamente para funcionar con la 13.ª generación de servidores PowerEdge a través de la línea más nueva de tarjetas SAS de 12 Gb/s y controlador RAID PowerEdge 9 (PERC9). La capacidad de ampliación detrás de los servidores innovadores de última generación permite obtener soluciones integrales de 12 Gb/s con una excepcional flexibilidad del almacenamiento y rendimiento de E/S para las siguientes aplicaciones:

  • Bases de datos de alto rendimiento
  • Medios digitales de streaming
  • Aplicaciones con uso intensivo del almacenamiento

A la medida de sus requisitos de datos

Con un rendimiento de datos que duplica el de los chasis de la generación anterior y la flexibilidad idónea para combinar unidades SAS, SAS nearline y SSD, los chasis MD1400 y MD1420 le ofrecen una amplia diversidad de opciones que pueden adaptarse a sus especificaciones para que consiga exactamente lo que necesita. Desde el modelo MD1400 de alta densidad con hasta 12 unidades de disco duro de 10 TB a 12 Gb/s hasta el modelo MD1420 de rendimiento optimizado con hasta 24 SSD a 12 Gb/s de 2,5″, cualquier configuración que elija le proporciona una solución de almacenamiento viable para su carga de trabajo concreta.

Conecte directamente hasta 8 chasis MD a su servidor PowerEdge mediante un adaptador de host (HBA) SAS a 12 Gb/s o la tarjeta PERC9. Obtenga una capacidad máxima de hasta 960 TB (8 chasis MD1400, cada uno con 12 unidades de disco duro SAS de 10 TB a 7200 rpm de 3,5″) o disponga de hasta 192 SSD de alta velocidad (8 chasis MD1420, cada uno con 24 SSD SAS a 12 Gb/s de 2,5″) para cada servidor.

Gestión y protección sencillas

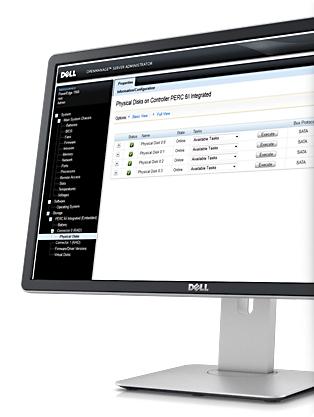

El software Dell OpenManage Storage Manager le permite gestionar tanto el almacenamiento en servidores como el DAS externo como una sola interfaz, con optimización a través de la conectividad integral de 12 Gb/s. Si la seguridad de las unidades es una prioridad, la opción en la que se utilizan unidades de autocifrado (SED) con cifrado a nivel de unidad garantiza la seguridad de los datos, aun si se elimina la unidad. Por otra parte, las SED admiten el borrado seguro y rápido de unidades, una función que elimina datos de forma permanente cuando se desarman las unidades o se utilizan con otro propósito.

La serie MD sirve como complemento para el software Microsoft® Windows Server® 2012 R2 que se ejecuta actualmente en los servidores PowerEdge. Por eso, los usuarios que conocen la herramienta de gestión del sistema operativo Windows o que la utilizan como herramienta estandarizada pueden aprovechar las herramientas de gestión plenamente integradas a través de los espacios de almacenamiento. Los espacios de almacenamiento de Windows son sencillos y fáciles de usar, independientemente del nivel de conocimiento de los sistemas de almacenamiento que tenga el usuario. Gracias a la serie MD, puede aprovechar las diferentes funciones ofrecidas con los espacios de almacenamiento, incluida la asignación automatizada de niveles y la resistencia de discos.

Mantenga su presupuesto en un nivel bajo

Todos los modelos utilizan las mismas unidades, ventiladores y fuentes de alimentación intercambiables en caliente que la 13.ª generación de servidores PowerEdge, lo que le ayuda a simplificar el mantenimiento y minimizar el coste de los reemplazos. El diseño simple, las múltiples configuraciones y la tecnología compartida con los servidores host permiten que el MD1400 y MD1420 sean DAS fiables y rentables para prácticamente cualquier necesidad del centro de datos, incluidas las aplicaciones esenciales como el almacenamiento de backups y recuperación ante desastres.

Chasis Direct Attach Storage Dell Storage MD1400

Chasis Direct Attach Storage (DAS) de alta densidad diseñado para funcionar con la última generación de servidores PowerEdge. Ofrece un nivel excepcional de flexibilidad de almacenamiento y rendimiento de E/S y, además, admite lo siguiente:

  • Hasta 12 unidades de disco duro o SSD a 12 Gb/s
  • Una capacidad máxima de hasta 960 TB con 8 chasis MD1400 (cada uno con 12 unidades de disco duro SAS de 10 TB a 7200 rpm de 3,5″) por servidor

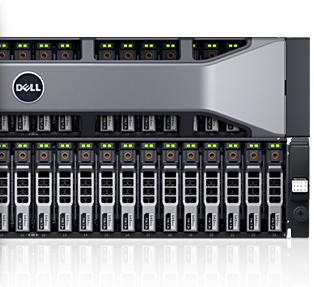

Chasis Direct Attach Storage Dell Storage MD1420

Chasis Direct Attach Storage (DAS) con optimización para el rendimiento diseñado para funcionar con la última generación de servidores PowerEdge. Ofrece un nivel excepcional de flexibilidad de almacenamiento y rendimiento de E/S y, además, admite lo siguiente:

  • Hasta 24 unidades de disco duro o SSD a 6 Gb/s o 12 Gb/s de 2,5″
  • Hasta 192 unidades de disco duro o SSD de alta velocidad con 8 chasis MD1420 (cada uno con 24 unidades de disco duro o SSD SAS de 2,5″) por servidor
