Integración de red sin complicaciones
Simplifique el cableado de la plataforma FX2 y mejore las capacidades de Fibre Channel y de E/S convergentes para la arquitectura FX con el modo de switch completo de capa 2 y 3.
Características adicionales:
- Compatibilidad con FCoE:
- Protocolo de Inicialización FCoE (FIP) v1
- Compatibilidad con tránsito FCoE (bridge de supervisión FIP) en los modelos FN410S y FN410T
- Reenvío FCoE nativo
- Compatibilidad con gateway de proxy NPIV (NPG) en el modelo FN2210S
- Compatibilidad con reenvío FCoE-FC/F_Port solo en el modelo FN2210S
- Equilibrio de carga de FCoE a FC dinámico
- Protocolo de puente del centro de datos:
- IEEE 802.1Qbb: control de flujo basado en prioridades (PFC)
- IEEE 802.1Qaz: selección de transmisión mejorada (ETS)
- Protocolo de intercambio para puente del centro de datos (DCBx)
- TLV de aplicaciones de DCBx (iSCSI, FCoE)
- Opciones de seguridad:
- 854: Telnet
- 959: FTP
- 1321: MD5
- 1350: TFTP
- 2474: servicios diferenciados
- 2865: RADIUS
- 3164: Syslog
- 4254: SSHv2
- draft-grant-tacacs-02: TACACS+
- 4807: MIB de SPD IPSec
- 4301: IPSec
- Protocolos IPv4 generales:
- 768: UDP
- 791: IPv4
- 792: ICMP
- 793: TCP
- 826: ARP
- 1027: Proxy ARP
- 1035: DNS (cliente)
- 1042: transmisión de Ethernet
- 1191: descubrimiento de MTU de ruta
- 1305: NTPv3
- 1519: CIDR
- 1542: BOOTP (retransmisión)
- 1812: routers
- 1858: filtrado de fragmentos de IP
- 2131: DHCP (retransmisión, cliente, servidor)
- 3021: uso de prefijos de 31 bits
- 3046: DHCP, opción 82
- 3069: VLAN privada
- 3128: protección contra ataques por fragmentación reducida
- Protocolos IPv6 generales:
- 2460: IPv6
- 1858: filtrado de fragmentos de IP
- 2461: descubrimiento de vecinos
- 2675: jumbogramas (parcial)
- 3587: formato de direcciones de difusión única global
- 2462: configuración automática de direcciones sin estado (parcial)
- 4291: direcciones
- 2463: ICMPv6
- 4861: host IPv6 para el puerto para administración
- 1981: descubrimiento de MTU de ruta de IPv6
- SDN/OpenFlow:
- OpenFlow 1.0 con extensiones
Especificaciones ambientales:
- Fuente de alimentación: de 100 a 240 V CA, 50/60 Hz
- Emisión térmica máxima: 955,36 BTU/h
- Consumo máximo de corriente por sistema: 2 A a 100/120 V CA, 1 A a 200/240 V CA
- Consumo de energía máximo: 123 W
- Nivel de presión acústica con ponderación A según la norma ISO 7779: 59,6 dBA a 23 °C (73,4 °F)
- Temperatura de funcionamiento: de 0 a 60 °C (de 32 a 140 °F)
- Humedad de funcionamiento: del 10 al 85 % (humedad relativa), sin condensación
- Especificaciones máximas en estado no operativo: temperatura de almacenamiento: de -40 a 70 °C (de -40 a 158 °F)
- Humedad de almacenamiento: del 5 al 95 % (humedad relativa), sin condensación
- UL/CSA 60950-1, 2.ª edición
- EN 60950-1, 2.ª edición
- IEC 60950-1, 2.ª edición, incluidas todas las
- variantes nacionales y diferencias de grupo
- EN 60825-1: seguridad de los productos láser; parte 1: clasificación del equipo, requisitos y guía del usuario;
- seguridad de los sistemas de comunicación por fibra óptica
- Regulación FDA 21 CFR 1040.10 y 1040.11, emisiones
- Australia/Nueva Zelanda: AS/NZS CISPR 22:2006, Clase A
- Canadá: ICES-003, número 4, Clase A
- Europa: EN 55022:2006 + A1:2007 (CISPR 22:2006), Clase A
- Japón: VCCI V3/2009, Clase A
- Estados Unidos: FCC CFR 47, apartado 15, subapartado B:2009, Clase A
- EN 300 386 V1.4.1:2008: EMC para equipos de red
- EN 55024:1998 + A1:2001 + A2:2003
- EN 61000-3-2: límites para las emisiones de corriente armónica
- EN 61000-3-3: fluctuaciones de tensión y flicker
- EN 61000-4-2: descarga electrostática
- EN 61000-4-3: inmunidad irradiada
- EN 61000-4-4: transitorios eléctricos rápidos en ráfagas
- EN 61000-4-5: sobretensión
- EN 61000-4-6: inmunidad a las perturbaciones conducidas, inducidas por los campos de radiofrecuencia
- Todos los componentes cumplen con la Directiva RoHS.
Cumplimiento normativo con IEEE:
- 802.1AB: LLDP
- 802.1p: establecimiento de prioridades de nivel 2
- 802.3ab: Gigabit Ethernet (1000BASE-T)
- 802.3ad: agregación de enlaces con LACP
- 802.3ae: 10GbE (10GBASE-X)
- 802.3u: Fast Ethernet (100BASE-TX)
- 802.3x: control de flujo
- 802.3z: Gigabit Ethernet (1000BASE-X)
- ANSI/TIA-1057 LLDP-MED
- MTU de 12 000 bytes
Gestión:
- 1155: SMIv1
- 1156: MIB de Internet
- 1157: SNMPv1
- 1212: definiciones MIB concisas
- 1215: capturas de SNMP
- 1493: MIB de bridges
- 1850: MIB de OSPF v2
- 1901: SNMPv2 basado en comunidades
- 2011: MIB de IP
- 2012: MIB de TCP
- 2013: MIB de UDP
- 2096: MIB de tabla de reenvío IP
- 2570: SNMPv3
- 2571: estructuras de gestión
- 2572: procesamiento y envío de mensajes
- 2575: VACM de SNMP v3
- 2576: coexistencia de SNMPv1/v2/v3
- 2578: SMIv2
- 2579: convenciones textuales para SMI v2
- 2580: declaraciones de conformidad para SMI v2
- 2618: MIB de autenticación RADIUS
- 2665: MIB de interfaces similares a Ethernet
- 2787: MIB de VRRP 2819 MID de RMON (grupos 1, 2, 3 y 9)
- 2863: MIB de interfaces
- 3273: MIB de RMON de gran capacidad
- 3416: SNMP v2
- 3418: MIB de SNMP
- 3434: MIB de RMON para alarmas de gran capacidad
- ANSI/TIA-1057: MIB de LLDP-MED
- IEEE 802.1AB: MIB de LLDP
- IEEE 802.1AB: MIB de LLDP DOT1
- IEEE 802.1AB: MIB de LLDP DOT3
- sFlow.org: sFlow v5
- FORCE10-IF-EXTENSION-MIB
- FORCE10-LINKAGG-MIB
- FORCE10-COPY-CONFIG-MIB
- FORCE10-MON-MIB
- FORCE10-PRODUCTS-MIB
- FORCE10-MS-CHASSIS-MIB
- FORCE10-SMI FORCE10-SYSTEM-COMPONEN-MIB*
- FORCE10-TC-MIB
- FORCE10-TRAP-ALARM-MIB
- FORCE10-FIPSNOOPING-MIB
- FORCE10-DCB-MIB
- LLDP-EXT-DOT1-DCBX-MIB
- IEEE8021-PFC-MIB
- DELLl_ITA.REV_1_1.MIB
- F10-JUMPSTART-MIB
- FORCE10-MSTP-MIB
- F10-FPSTATS.MIB
- f10-VirtualLinkTrunk.MIB
- F10-DCBX.MIB
- F10-MS-PLATFORM.MIB
Multidifusión:
- 4541: supervisión IGMPv1/v2
- 1112: IGMPv1
- 3569: SSM para IPv4
- 2236: IGMPv2
- 4541: supervisión IGMPv1/v2
- 3376: IGMPv3 draft-ietf-pim-sm-v2-new-05 PIM-SM*
Rendimiento:
- Direcciones MAC: 64 000
- Capacidad de estructura de switch: 240 Gb/s (dúplex completo)
- Capacidad de reenvío: 179 Mp/s
- Agregación de enlaces: hasta 12 miembros por grupo, 24 grupos LAG, compatibles con apilado
- En modo autónomo: un máximo de 4 miembros por grupo y 1 grupo LAG de enlace ascendente (modo predeterminado de canal de puerto 128)
- En modo de apilado: un máximo de 12 miembros por grupo y 1 grupo LAG de enlace ascendente (modo de apilado con FN410S y FN410T)
- En modo PMUX: un máximo de 24 grupos LAG y varios grupos LAG de enlace ascendente
- En modo de switch completo: un máximo de 24 grupos LAG y varios grupos LAG de enlace ascendente
- Conmutación de nivel 2 de velocidad de línea:todos los protocolos, incluido IPv4
- Enrutamiento de nivel 3 de velocidad de línea: IPv4 e IPv6
- Memoria búfer de paquetes: 4 MB
- Memoria de CPU: 2 GB
- ACL de entrada/salida en el modo de switch completo
Atributos de los puertos:
- Hasta 8 puertos 10GbE orientados al servidor de velocidad de línea
- Compatibilidad con tecnología 1GbE/10GbE nativa si el agregador de E/S está en modo manual
- 1 puerto USB (tipo A) para almacenamiento
- 1 puerto USB (tipo A) para consola/gestión
- FN410S:
- 4 puertos fijos SFP+ 1GbE/10GbE de velocidad de línea: admitidos
- FN410T:
- 4 puertos fijos 100 Mb/1 Gb/10 Gb BASE-T de velocidad de línea (compatible con la negociación automática): admitidos
- FN2210S:
- 2 puertos fijos Fibre Channel de 2/4/8 Gb de velocidad de línea con 2 puertos SFP+ 1GbE/10GbE de velocidad de línea (modo predeterminado) o 4 puertos fijos SFP+ 1GbE/10GbE de velocidad de línea (modo Ethernet): admitidos
Enrutamiento:
- Enrutamiento de nivel 3 (modo de switch completo):
- 1058: RIPv1
- 2453: RIPv2
- 2154: MD5 (OSPF)
- 1587: NSSA (OSPF)
- 2328: OSPFv2
- 2740: OSPFv3
- 4222: establecimiento de prioridades y elusión de la congestión
- 4552: autenticación IPsec OSPFv3
- BGP:
- 1997: comunidades de BGP
- 2385: MD5 de BGP
- 2439: minimización de inestabilidad de rutas de BGP
- 2796: reflejo de rutas de BGP
- 2918: actualización de rutas de BGP
- 3065: confederaciones de BGP
- 4360: comunidades ampliadas de BGP
- 4893: ASN de 4 bytes de BGP
- 5396: representaciones de ASN de 4 bytes de BGP
- draft-ietf-idr-restart-06: reinicio BGP sin interrupciones
- 1195: enrutamiento IPv4 con IS-IS
- 5308: enrutamiento IPv6 con IS-IS
Atributos de apilado:
- Unidades apiladas: hasta 6 agregadores de E/S (con el uso de puertos 10GbE e implementados mediante CLI)
- Ancho de banda de apilado: hasta 40 Gb/s (con 1 anillo 10GbE)
- Topología de apilado: anillo y conexión en cadena
- Troncos de enlaces virtuales (VLT): VLT múltiple y nivel 2 a través de VLT (implementación mediante interfaz de línea de comandos)
- Se admite VLT en el modo de switch completo, PMUX y VLT.
- Compatibilidad con apilado en los modos de apilado, PMUX y de switch completo en los modelos FN410S y FN410T.
VLAN:
- 802.1Q: etiquetado de VLAN
- 802.3ac: extensiones de la trama para el etiquetado de VLAN
- VLAN nativa
- 802.1D: Bridging, STP
- 802.1s: MSTP
- 802.1w: RSTP
- Force10 PVST+
- 2338: VRRP
Características
Reducción de la complejidad del cableado

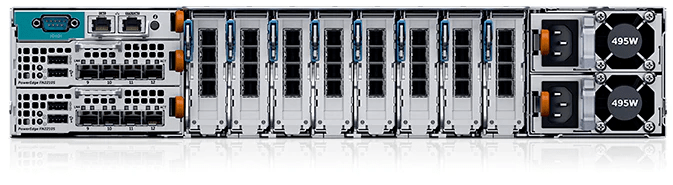

El módulo de E/S FN (FN IOM) está diseñado específicamente para el chasis de infraestructura convergente PowerEdge FX2, que forma parte de la arquitectura del PowerEdge FX. Al admitir hasta dos módulos de E/S FN por chasis, la infraestructura convergente FX2 también incluye hasta 8 puertos 10GbE internos, además de fuentes de alimentación y ventiladores de refrigeración redundantes.
El módulo de E/S FN simplifica la conectividad FX2 hasta en una relación de 8 a 1, lo que reduce significativamente la complejidad del cableado. La comodidad de Plug and Play con funciones preconfiguradas y sin intervención hace posible un control de capa 2. Esto permite una implementación de redes fácil y rápida con el uso de Dell Blade IO Manager, con gestión adicional del módulo de E/S FN a través de una CLI usando Dell Networking OS 9 para obtener funciones de conmutación completas de capa 3.
Optimización del rendimiento de la plataforma FX2
Optimice los flujos de tráfico dentro de un mismo nivel en el interior del chasis FX2 para obtener un rendimiento superior de la red. El módulo de E/S FN aprovecha al máximo el rendimiento 10GbE de alto rendimiento y los servidores PowerEdge de última generación, lo que le permite una conexión sencilla a las arquitecturas de red de alta densidad.
Además de los ocho puertos internos 10GbE, el módulo de E/S FN es compatible con grupos de agregación de enlaces (LAG) de puerto de enlace ascendente y troncos de enlaces virtuales (VLT).
Conectividad Fibre Channel y E/S convergentes simplificadas
Elija el módulo adecuado para su entorno y simplifique la conectividad con varias configuraciones de puertos externos para elegir.
- SFP+ (FN410s): realice conexiones a larga distancia y minimice la latencia a través de medios ópticos con 4 puertos 10GbE SFP+.
- 10GBASE-T (FN410t): admita hasta 100 metros de medios de cobre rentables con 4 puertos 10GBASE-T.
- Combinación de Fibre Channel y SFP+ (FN2210s): active la convergencia directamente dentro del chasis FX2 y, al mismo tiempo, reduzca el cableado y los adaptadores con una combinación de dos puertos Fibre Channel a 2/4/8 Gb/s* y dos puertos SFP+ 10GbE (hasta cuatro puertos SFP+ 10GbE con reinicio).

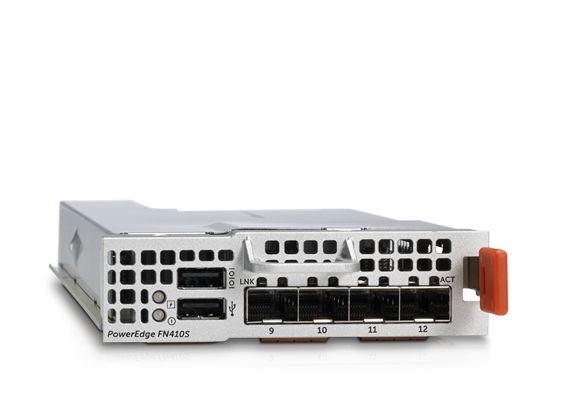

Módulo de E/S de 4 puertos SFP+ FN410S
- 4 puertos de conectividad 10GbE SFP+
- Compatibilidad con cables ópticos y DAC
Módulo de E/S de 4 puertos 10GBASE-T FN410T
- 4 puertos de conectividad 10GBASE-T
- Compatibilidad con medios de cobre económicos de hasta 100 metros
Módulo de E/S de 4 puertos FN2210s con combinación Fibre Channel/Ethernet
- Hasta 2 puertos Fibre Channel* a 2/4/8 Gb/s y 2 puertos 10GbE SFP+
- Hasta 4 puertos 10GbE SFP+ (con reinicio)
- Capacidades de servicios completos de estructura Fibre Channel
- y NPG Fibre Channel
