Conectividad Fibre Channel de 16 Gb/s líder en el sector
Completa la conectividad de almacenamiento en red de 16 Gb/s integral entre almacenamiento y servidores modulares sin incrementar el espacio ocupado en el centro de datos.
• Habilite estructuras más simples, rápidas y descongestionadas con menos cables para aumentar la consolidación al tiempo que reduce los costes y la complejidad de la red.
• Gestione el explosivo crecimiento de servidores físicos y virtuales gracias a una capacidad de ampliación basada en la adaptación de la inversión al ritmo de crecimiento de la empresa.
• Actualice a velocidades de 16 Gb/s sin incrementar el espacio ocupado.
Ancho de banda total:
- 384 Gb/s integral (dúplex completo)
Máximo certificado:
- 6000 nodos activos; 56 switches, 19 saltos en estructuras Brocade Fabric OS®; 31 switches, 3 saltos en estructuras Brocade M-EOS; estructuras más grandes certificadas según las necesidades
Chasis:
- 272,75 x 272,75 x 307,24 mm (10,74″ x 10,74″ x 12,09″)
Tipos de tráfico de datos:
- Switches de estructuras compatibles con difusión única
Diagnósticos:
- Diagnósticos fuera de línea de D_Port, bucle invertido eléctrico/óptico incluido, enlace de tráfico/latencia/distancia; POST y diagnósticos en línea/fuera de línea integrados, incluidos supervisión ambiental, FCping y Pathinfo (Traceroute FC), visor de tramas, reinicio de demonios sin interrupciones, duplicación de puertos, supervisión de estado de elementos ópticos, supervisión de la alimentación, registro RAStrace y RRD (Rolling Reboot Detection ‘detección de reinicio secuencial’)
Condiciones ambientales de funcionamiento:
- Temperatura de funcionamiento:
- De 0 a 40 °C (de 32 a 104 °F)
- Temperatura en reposo:
- De -20 a 70 °C (de -4 a 158 °F)
- Altitud de funcionamiento:
- Hasta 3048 m (10 000 pies)
- Altitud de almacenamiento:
- Hasta 10 668 m (35 000 pies)
- Humedad relativa de funcionamiento:
- Del 10 al 90 % (sin condensación)
- Humedad relativa en reposo:
- Del 5 al 95 % (sin condensación)
Latencia de la estructura:
- Latencia para puertos conmutados localmente: 700 ns; la corrección de errores de reenvío (FEC) añade 400 ns entre los E_Port (habilitada de forma predeterminada).
Servicios de estructura:
- Brocade Advanced Performance Monitoring (con Top Talkers para los modos E_Port, F_Port y Fabric); Brocade Adaptive Networking (limitación de velocidad de entrada, aislamiento del tráfico, QoS); detección de cuellos de botella; Brocade Advanced Zoning (identificación de zonas predeterminadas, identificación de zonas puerto/WWN, identificación de zonas de difusión); aprovisionamiento dinámico de estructuras (DFP); selección de ruta dinámica (DPS); Brocade Extended Fabrics; recuperación de crédito BB mejorada; Brocade Fabric Watch; FDMI; redirección de tramas; enlaces troncales basados en tramas; FSPF; IPoFC; Brocade ISL Trunking; servidor de gestión; NPIV; NTP v3; barreras de puertos; notificación de cambio de estado registrado (RSCN); servicio de consignación fiable (RCS); Server Application Optimization (SAO); servidor de nombre simple (SNS)
Puertos Fibre Channel:
- Modo de switch: configuraciones de 12 y 24 puertos —incrementos de 12 puertos mediante licencia de puertos bajo demanda (Ports on Demand [PoD])—; puertos universales (E, F, M y D)
Interoperabilidad:
- Switches Brocade 3XXX, 4XXX, 5XXX y 6XXX; redes troncales Brocade DCX® y Brocade DCX 8510; el modo de gateway de acceso ofrece compatibilidad con estructuras Brocade, McDATA y Cisco.
Conexión ISL:
- Hasta 8 puertos de 16 Gb/s por cada tronco ISL; hasta 128 Gb/s por cada tronco ISL. Sin límite en cuanto al número de grupos troncales que se pueden configurar en el switch.
Tamaño máximo de trama:
- Tamaño máximo de tramas: carga útil de 2112 bytes
Tipos de medios:
- Se requiere Brocade conectable en caliente, conectable de formato pequeño (SFP+), conector LC; onda corta (SWL), onda larga (LWL); onda larga ampliada (ELWL); la distancia depende del cable de fibra óptica y la velocidad del puerto. Ofrece compatibilidad con transceptores ópticos SFP+ (8 y 16 Gb/s).
Gestión:
- HTTP, SNMP v1/v3 (MIB de FE, MIB de administración de FC), SSH; auditoría, Syslog; Brocade Advanced Web Tools, Advanced Performance Monitoring, Brocade Fabric Watch; Brocade Network Advisor SAN Enterprise o Brocade Network Advisor SAN Professional/Professional Plus; interfaz de línea de comandos (CLI); conformidad con SMI-S; dominios administrativos; licencias de prueba para capacidades de ampliación
Opciones:
- Medios SFP, puertos bajo demanda (Ports on Demand [PoD]) (actualización a 12 puertos) Paquete de rendimiento para empresas: ISL Trunking, Adaptive Networking, Advanced Performance Monitoring, Fabric Watch y Extended Fabrics
Rendimiento:
- Detección automática de velocidades de puertos de 2, 4, 8 y 16 Gb/s
Tipos de puertos:
- Ampliación de 12 a 24 puertos con las capacidades disponibles de puertos bajo demanda (Ports on Demand [PoD])
Alimentación
- Entrada de CC
- Chasis FOM (módulo de fibra óptica) de 12 V y 3,3 V
- Consumo de energía
- 30 W a 40 W
Capacidad de ampliación
- Arquitectura de estructura completa con un máximo de 239 switches
Clases de servicio
- Clase 2, Clase 3, Clase F (tramas entre switches)
Conectividad Fibre Channel ultrarrápida y ampliable
-
Abra paso a un ancho de banda Fibre Channel de 16 Gb/s ultrarrápido e integral en las redes de servidores, almacenamiento y SAN con el blade Fibre Channel Brocade
- Habilite estructuras más simples, rápidas y descongestionadas con menos cables para aumentar la consolidación al tiempo que reduce los costes y la complejidad de la red.
- Gestione el explosivo crecimiento de servidores físicos y virtuales gracias a una capacidad de ampliación basada en la adaptación de la inversión al ritmo de crecimiento de la empresa. Compre solo lo que necesita ahora y añada más switches blade en el futuro.
- Cubra las necesidades de E/S más extremas con un almacenamiento de categoría empresarial.
- Maximice el rendimiento y proteja las inversiones en servidores y SAN con opciones de velocidad flexibles de 16/8/4 Gb/s y crecimiento ampliable.
- Proteja sus inversiones en servidores y SAN con opciones de velocidad flexibles y crecimiento ampliable.
- Contribuya a garantizar el tiempo de actividad con hasta 4 switches por chasis para obtener una redundancia completa.
Implementación flexible y simplificada

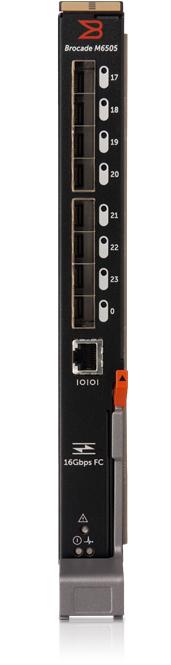

Implemente el M6505 como gateway de acceso Brocade o como un switch de estructura completa.
- El modo de gateway de acceso utiliza los estándares de switch N_Port ID Virtualization (NPIV) para presentar los servidores físicos y virtuales directamente al núcleo de las estructuras SAN. Esto hace que el gateway de acceso sea transparente para la estructura SAN, por lo que se reduce considerablemente la gestión del perímetro de red. El Brocade M6505 en modo de gateway de acceso puede conectar servidores a estructuras Brocade serie B, Brocade serie M y otras estructuras SAN habilitadas para NPIV.
- La función de puertos bajo demanda (Ports on Demand [PoD]) dinámica proporciona un mecanismo flexible de asignación de licencias de puertos que puede adquirir para ampliar la funcionalidad básica de los switches Brocade. Estos puertos adicionales se habilitan previa instalación de las claves de licencia adecuadas. La función de PoD dinámica asigna licencias de puertos en función de las opciones de conectividad elegidas. Cualquier puerto del switch puede solicitar una asignación libre desde el grupo de licencias de PoD disponibles.
