Dell PowerEdge R540

Diseño flexible

Gracias al servidor Dell PowerEdge R540 podrá adaptarse a diversas necesidades de las aplicaciones con un servidor para rack de 2U y 2 sockets que ofrece el equilibrio ideal de recursos y asequibilidad.
Procesador
  • Hasta 2 procesadores Intel® Xeon® ampliables, hasta 20 núcleos por procesador
  • Intel® Xeon® Bronze 3104 1.7G, 6C/6T, 9.6GT/s, 8M Cache, No Turbo, No HT (85W) DDR4-2133
  • Intel® Xeon® Bronze 3106 1.7G, 8C/8T, 9.6GT/s, 11M Cache, No Turbo, No HT (85W) DDR4-2133
  • Intel® Xeon® Silver 4110 2.1G, 8C/16T, 9.6GT/s, 11M Cache, Turbo, HT (85W) DDR4-2400
Memoria
  • 16 ranuras DIMM DDR4, compatibilidad con RDIMM/LRDIMM, 512 GB máximo, velocidades de hasta 2666 MT/s
Controladores de Almacenamiento
  • Controladores internos: PERC H330, H730P, H740P, HBA330, RAID de software S140
  • Boot Optimized Storage Subsystem: posibilidad de añadir 2 SSD M.2 de 120 GB, 240 GB (con RAID de hardware para la protección de los datos)
  • 1TB 7.2K RPM SATA 6Gbps 512n 3.5in Hot-plug Hard Drive
  • 400GB SSD SAS Mix Use 12Gbps 512e 2.5in Hot-plug Drive,3.5in HYB CARR, PM1635a
Compartimentos para unidades
  • Compartimentos para unidades delanteros: hasta 12 unidades de disco duro SAS/SATA de 3,5″, 120 TB máximo
  • Compartimentos para unidades traseros: hasta 2 unidades de disco duro SAS/SATA de 3,5″
  • DVD-ROM y DVD+RW opcionales
Fuentes de Alimentación
  • Titanium 750 W, Platinum 495 W, 750 W y 1100 W
  • 240 CCAT 750 W
Dimensiones
  • Formato
    • 2U de rack
  • Profundidad del chasis

    • Profundidad máxima: 707,74 mm (con carcasa)
    • Profundidad máxima: 693,81 mm (sin carcasa)
Gestión Integrada
  • Conformidad con IPMI 2.0
  • iDRAC9 con LifeCycle Controller (Basic, Express, Enterprise)
  • Módulo inalámbrico Quick Sync 2 opcional
Bisel
  • Carcasa de seguridad o con LCD opcional
E/S y puertos
  • Opciones de red
  • 2 LOM 1GbE
  • (opcional) OCP 2 10GbE SFP+ o BASE-T o 2 1GbE
  • Puertos delanteros
  • Vídeo, 1 USB 2.0, USB 3.0 opcional, USB para iDRAC Direct dedicado
  • Puertos traseros
  • Vídeo, serie, 2 USB 3.0, puerto de red para iDRAC dedicado
  • PCIe
    • Configuración de almacenamiento (no en la parte trasera):
      • 1 ranura de altura completa/longitud completa + 1 de altura media/longitud media (para tarjeta vertical de 2U en la parte derecha) + 3 de altura media/longitud media
    • Configuración de almacenamiento (en la parte trasera):
      • 1 ranura de altura media/longitud media (para tarjeta vertical de 1U en la parte izquierda) + 1 de altura media/longitud media (para tarjetas verticales de 1U en la parte derecha) o 1 de altura media/longitud media (para tarjeta vertical de 1U en la parte izquierda) + 1 de altura completa/longitud media (para tarjeta vertical de 1U en la parte derecha)
Sistemas Operativos compatibles
  • Canonical® Ubuntu® LTS
  • Citrix® XenServer®
  • Microsoft Windows Server® con Hyper-V
  • Red Hat® Enterprise Linux
  • SUSE® Linux Enterprise Server
  • VMware® ESXi
Gestión
  • Embedded/At-the-Server
    • iDRAC9 con LifeCycle Controller (Express, Enterprise)
    • iDRAC Direct
    • API de REST con Redfish en iDRAC
    • Módulo inalámbrico/Bluetooth de bajo consumo de energía (BLE) Quick Sync 2
  • Consolas
    • OpenManage Enterprise
    • OpenManage Essentials
    • OpenManage Power Center
  • Movilidad
    • OpenManage Mobile
  • Herramientas
    • iDRAC Service Module
    • OpenManage Server Administrator
    • OpenManage Storage Services
    • Dell Repository Manager
    • Dell System Update
    • Dell Server Update Utility
    • Dell Update Catalogs
  • OpenManage Integrations
    • Microsoft® Systems Center
    • VMware® vCenter™
    • Software BMC (disponible de BMC)
  • OpenManage Connections
    • Nagios Core y Nagios XI
    • Oracle Enterprise Manager
    • HPE Operations Manager i (OMi)

Potencia asegurada para sus aplicaciones con un servidor para rack de 2 sockets

Cubra las necesidades de diversas aplicaciones con el flexible servidor PowerEdge R540. Por su combinación equilibrada de recursos, capacidad de ampliación y asequibilidad, se adapta a las cambiantes exigencias de un centro de datos moderno. Optimice el rendimiento de las aplicaciones con solo pulsar un botón de ajuste. Amplíe para prepararse ante los requisitos futuros con hasta 14 unidades de 3,5″. Los diagnósticos integrados y SupportAssist contribuyen a maximizar el tiempo de actividad sin esfuerzo añadido y en un entorno libre de preocupaciones.

Ideal para:

  • Virtualización de servidores y virtualización de escritorios
  • Consolidación
  • Bases de datos y análisis e inteligencia empresariales
  • Aplicaciones y creación de imágenes para los sectores de la sanidad, las finanzas, la educación y la ciencia
  • ERP, CRM y HPC
  • Tecnologías definidas por software


Mayor rendimiento en una plataforma totalmente ampliable

Nuestras modernas plataformas de computación se han diseñado para ampliarse fácilmente y para aprovechar las tecnologías que elevan el rendimiento de las aplicaciones. El servidor para rack PowerEdge R540 combina versatilidad y asequibilidad para que pueda adaptarse a diversas aplicaciones y cubrir las necesidades futuras.

  • Amplíe los recursos de computación con la familia ampliable de procesadores Intel® Xeon®, que ofrece un incremento del 27 % en núcleos de procesamiento y un aumento del 50 % en ancho de banda con respecto a la generación de procesadores anterior.
  • Optimice el rendimiento de las aplicaciones con solo pulsar un botón de ajuste.
  • Flexibilice el almacenamiento con hasta 14 unidades de 3,5″.
  • Libere espacio de almacenamiento con las SSD M.2 optimizadas para el arranque.

Puertos y Ranuras

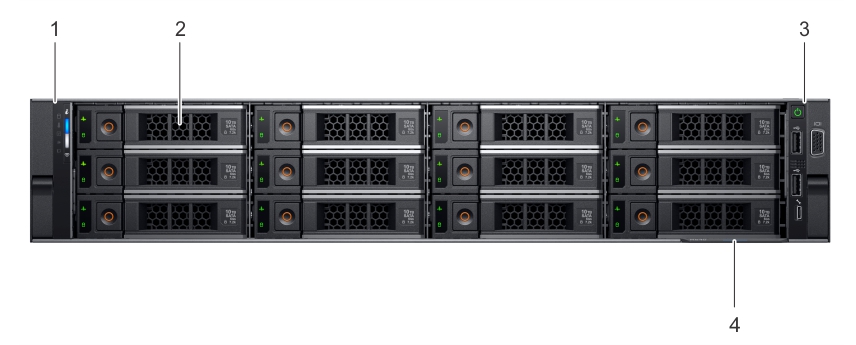

TORRE - Parte Frontal

Elemento Puertos, paneles y ranuras Icono Descripción
1 Panel de control izquierdo N/A

Contiene los indicadores de estado e identificación del sistema, el indicador LED de estado y el indicador de sincronización rápida 2 de la iDRAC (conexión inalámbrica).

NOTA: El indicador de sincronización rápida 2 de la iDRAC está disponible solo en determinadas configuraciones.

  • Indicador LED de estado: Le permite identificar cualquier componente de hardware que presente errores. Hay hasta cinco indicadores LED de estado y una barra con indicadores LED de estado general del sistema (estado del chasis e identificación del sistema). Para obtener más información, consulte la sección Indicadores LED de estado.
  • Sincronización rápida 2 (conexión inalámbrica): Indica un sistema habilitado para la sincronización rápida. La función de sincronización rápida es opcional. Esta función permite la administración del sistema utilizando dispositivos móviles. Esta función agrega inventario de hardware o firmware e información variada sobre errores o diagnóstico del sistema que se puede utilizar en la solución de problemas del sistema. Para obtener más información, consulte la Integrated Dell Remote Access Controller User’s Guide (Guía del usuario de Integrated Dell Remote Access Controller) enDell.com/idracmanuals.
2 Ranuras para unidades N/A

Permiten instalar las unidades que son compatibles con el sistema. Para obtener más información sobre las unidades, consulte la sección Especificaciones técnicas.

3 Panel de control derecho N/A Contiene el botón de encendido, los puertos USB, la iDRAC directa (microUSB AB), puerto VGA.
4 Etiqueta de información N/A

La etiqueta de información es un panel de etiquetas deslizable que contiene información del sistema, como la etiqueta de servicio, la NIC, la dirección MAC, etc. Si ha elegido el acceso predeterminado seguro en la iDRAC, la etiqueta de información también contiene la contraseña predeterminada segura de la iDRAC.

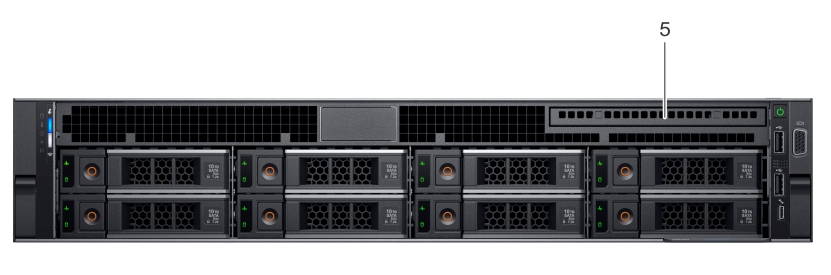

5 Unidad óptica (opcional) N/A Una unidad de DVD+/-RW reducida o DVD-ROM SATA opcional.

  • NOTA: Los dispositivos de DVD son solo de datos.

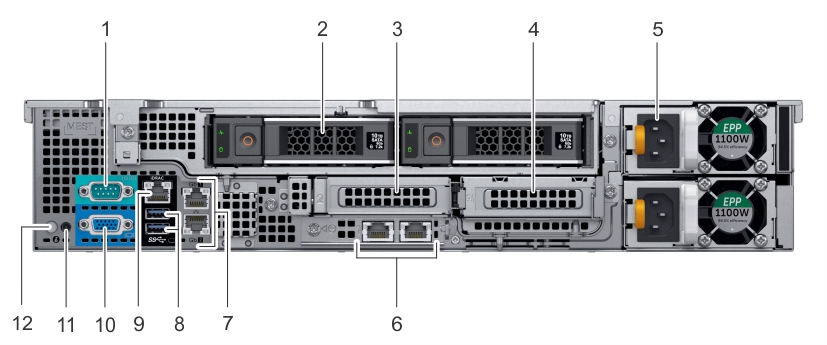

TORRE - Parte Trasera

Elemento Características Icono Descripción
1 Puerto serie Icono de conector de serie Utilice el puerto serie para conectar un dispositivo serie al sistema. Para obtener más información sobre el puerto serie compatible, consulte la sección Especificaciones técnicas.
2 Unidad N/A Dos unidades posteriores opcionales compatibles con el sistema de 12 de 3,5″.
3 Ranura derecha de soporte vertical de perfil bajo N/A Utilice la ranura de tarjeta para conectar una tarjeta de expansión PCIe de altura media en el soporte vertical de perfil bajo.
4 Ranura izquierda de soporte vertical de perfil bajo N/A Utilice la ranura de tarjeta para conectar una tarjeta de expansión PCIe de altura media en el soporte vertical de perfil bajo.
5 Unidad de fuente de alimentación (PSU) N/A Para obtener información sobre las PSU admitidas, consulte la sección Especificaciones técnicas.
6 Puertos de soporte vertical de LOM Icono del conector Ethernet Utilice los puertos Ethernet o SFP+ para conectar redes de área local (LAN) al sistema. Para obtener más información sobre los puertos Ethernet o SFP+ compatibles, consulte la sección Especificaciones técnicas.
7 Puertos Ethernet (2) Icono del conector Ethernet Utilice los puertos Ethernet para conectar redes de área local (LAN) al sistema. Para obtener más información sobre los puertos serie compatibles, consulte la sección Especificaciones técnicas.
8 Puerto USB 3.0 Icono del conector USB 3.0 Utilice el puerto USB 3.0 para conectar dispositivos USB al sistema. Estos puertos tienen 4 clavijas y son compatibles con USB 3.0.
9 Puerto de red exclusivo para iDRAC9 Icono de iDRAC Utilice el puerto de red exclusivo para iDRAC9 para acceder de forma segura a la iDRAC incorporada en una red de administración independiente; consulte Integrated Dell Remote Access Controller User’s Guide (Guía del usuario de iDRAC) en Dell.com/idracmanuals.
10 Puerto VGA Icono del conector de video Utilice el puerto VGA para conectar una pantalla al sistema. Para obtener más información sobre el puerto VGA compatible, consulte la sección Especificaciones técnicas.
11 Puerto de alimentación del CMA N/A El puerto de alimentación del brazo para tendido de cables (CMA) le permite conectarse al CMA.
12 Botón de identificación del sistema Ícono de identificación del sistema Presione el botón de Id. del sistema:

  • Para localizar un sistema particular dentro de un bastidor.
  • Para activar o desactivar el Id. del sistema.

Para restablecer iDRAC, mantenga presionado el botón durante más de 15 segundos.

  • NOTA:
    • Para restablecer iDRAC mediante el Id. del sistema, asegúrese de que el botón de Id. del sistema está activado en la configuración de iDRAC.
    • Si el sistema deja de responder durante la POST, mantenga presionado el botón de Id. del sistema (durante más de 5 segundos) para acceder al modo de progreso del BIOS.

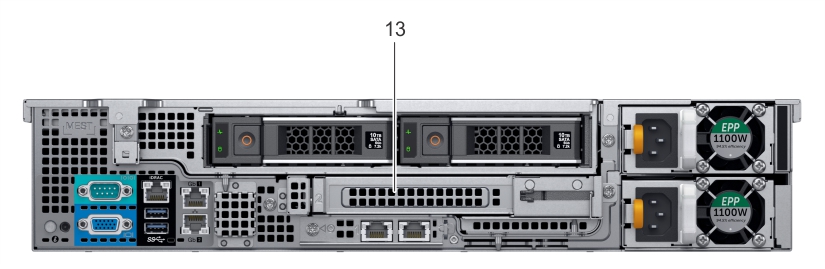

13 Ranura de soporte vertical de altura completa Utilice las ranuras de tarjeta para conectar tarjetas de expansión PCIe de altura completa en el soporte vertical de altura completa.

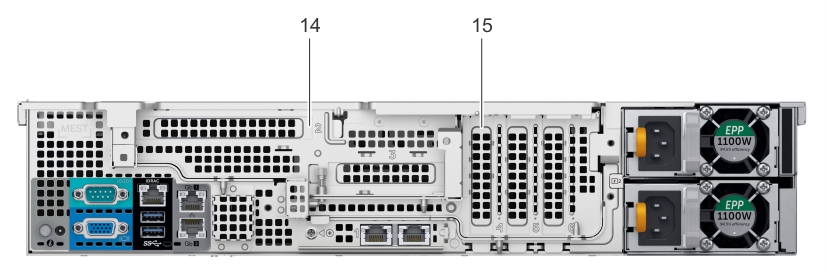

14 Ranura de soporte vertical mariposa Utilice las ranuras de tarjeta para conectar tarjetas de expansión PCIe de altura completa en el soporte vertical mariposa.
15 Ranura PCIe Utilice las ranuras de tarjeta para conectar hasta tres tarjetas de expansión PCIe de altura media en la placa del sistema.
